产品名称：无触点动补调节器
编 号：152015-959
型 号：MRTSC2-30/400
标准价格：0元/台
促销价格：0元/台
更新时间：2015.11.21
出品单位：名瑞电气
1.产品简介本系列采用大功率反并联晶闸管模块、光电隔离电路、脉冲触发电路、保护电路及散热装置等元件组成，可用于690V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接线简单方便，特别适用于快速投切的SVC型动态低压无功补偿装置。其中MRTSC3系列无功动补调节器的三相独立控制技术解决了三相不平衡冲击负荷补偿的技术难题，是动态无功补偿装置的核心元件。该系列调节器通过了电力工业无功补偿成套装置质量检验测试中心的检验。

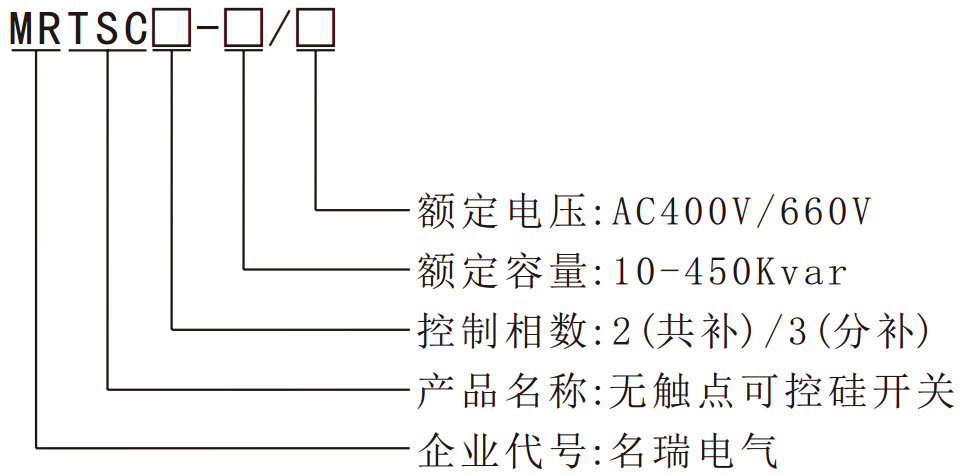

2.型号说明
3.技术参数
类别
项目
参数
基本参数
额定电压
400V/660V±20%
额定频率
50Hz
控制电容容量
三相共补≤60kVar；单相分补≤20kVar；
控制端电压
DC12V
控制端电流
20mA
投入时间
＜20ms
投入涌流
＜1.3In
冷却方式
智能风冷（≥45℃风机自动开启）
保护方式
超温保护（≥75℃自动停止工作）
绝缘电阻
≥500MΩ
电气隔离
光电电磁双隔离
工作寿命
10万小时，免维护
额定功耗
≤2%
使用条件
海拔高度
≤1500米
环境温度
—20℃～45℃
环境湿度
40℃时，20%～90%
环境条件
无爆炸，无腐蚀，无导电尘埃，无剧烈震动，无雨雪侵蚀。
4.技术特点
◆采用德国过零触发技术，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；
◆采用进口可控硅投切，反向耐压1800V，经过10年运行证明质量非常可靠；
◆使用寿命长达10万小时以上，免维修，投入时间t<20ms；
◆结构设计合理，接线简单，安装调试方便，可三相和分相补偿；
◆可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；
◆采用了有效的谐波保护电路，提高了调节器的抗谐波能力；
◆采用了智能温控技术，可靠保证可控硅在额定温度范围内工作，当某种原因造成调节器温度超标时，调节器会自动退出，有效保护调节器不损坏；
◆充分采用集成电路，尽量减少分立元件，使得调节器体积尽可能合理并减小，可使整个柜体的成本降低；
◆抗干扰电路设计，提高了调节器的抗干扰能力，有效防止误触发引起可控硅击穿故障。

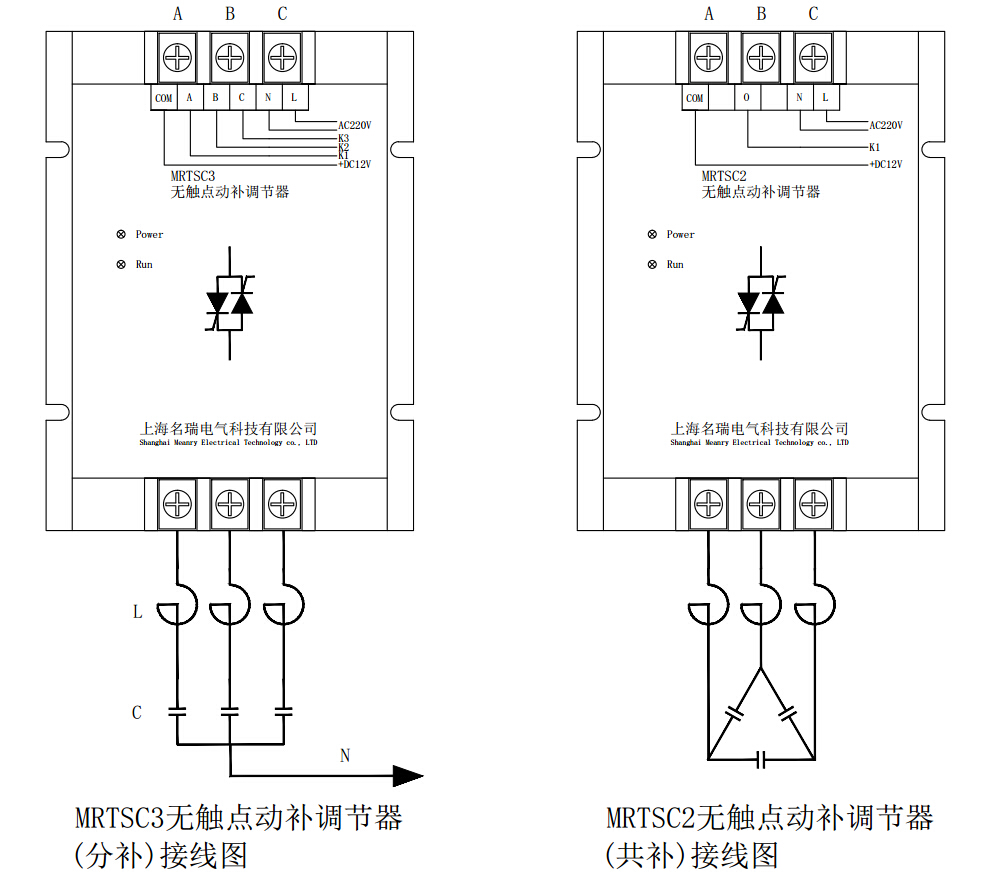

5.接线方法
6.产品规格
产品型号
Type
额定电压
rated voltage
电容器接法
capacitor connection
控制电容容量
Control the capacitance
MRTSC2系列
MRTSC2-10/400
AC400V
△接法（电容器为
三相三角接法）
三相电容≤10Kvar
MRTSC2-20/400
三相电容≤20Kvar
MRTSC2-30/400
三相电容≤30Kvar
MRTSC2-40/400
三相电容≤40Kvar
MRTSC2-50/400
三相电容≤50Kvar
MRTSC2-60/400
三相电容≤60Kvar
MRTSC3系列
MRTSC3-10/230
AC230V
Y接法（电容器为
三相星型接法）
单相电容≤3.3Kvar
MRTSC3-20/230
单相电容≤6.7Kvar
MRTSC3-30/230
单相电容≤10Kvar
MRTSC3-40/230
单相电容≤13.3Kvar
MRTSC3-50/230
单相电容≤16.7Kvar
MRTSC3-60/230
单相电容≤30Kvar
